CQF型工程塑料磁力泵
发布时间: 2018-09-20 13:53
型号：CQF
产品概述：
CQF型磁力驱动泵（简称磁力泵）是将永磁联轴器的工作原理用于离心泵的新产品，设计合理，具有全密封，无泄漏，耐腐蚀的特点。
主要特点：
磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，钢玉陶磁，增强聚丙稀作为制造材料，因此它具有良好的抗腐蚀性能，并可以使实输送介质免受污染。

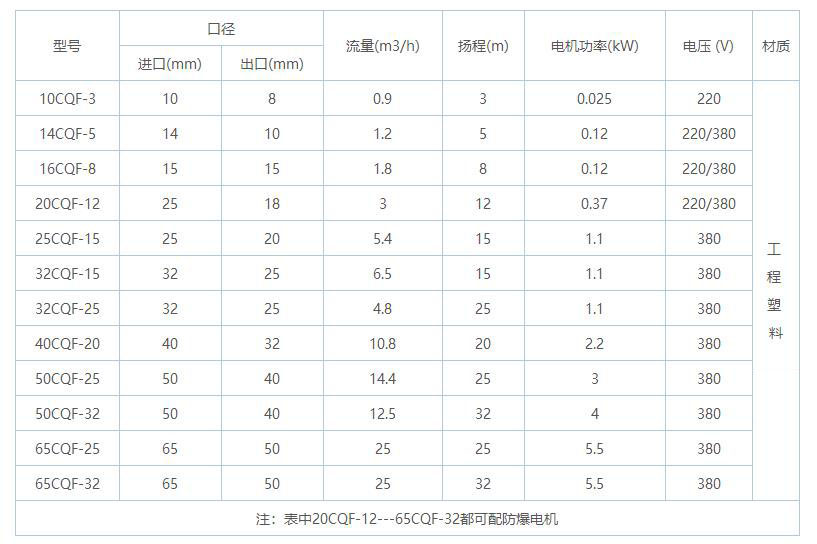

性能参数
型 号 | 口径 | 流量 (m3/h) | 扬程 (m) | 电机功率 (kW) | 电 压
(V) | 材 质 |
进口(mm) | 出口(mm) |
10CQF-3 | 10 | 8 | 0.9 | 3 | 0.01 | 220 | 工
程
塑
料 |
14CQF-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 |
16CQF-8 | 15 | 15 | 1.8 | 8 | 0.12 | 220/380 |
20CQF-12 | 25 | 18 | 3 | 12 | 0.37 | 220/380 |
25CQF-15 | 25 | 20 | 5.4 | 15 | 1.1 | 380 |
32CQF-15 | 32 | 25 | 6.5 | 15 | 1.1 | 380 |
32CQF-25 | 32 | 25 | 4.8 | 25 | 1.1 | 380 |
40CQF-20 | 40 | 32 | 10.8 | 20 | 2.2 | 380 |
50CQF-25 | 50 | 40 | 14.4 | 25 | 3 | 380 |
50CQF-32 | 50 | 40 | 12.5 | 32 | 4 | 380 |
65CQF-25 | 65 | 50 | 25 | 25 | 5.5 | 380 |
65CQF-32 | 65 | 50 | 25 | 32 | 5.5 | 380 |
注:表中20CQF-12---65CQF-32都可配防爆电机 |

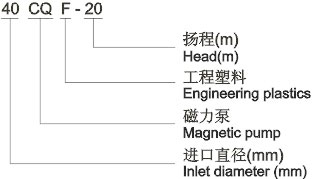

一、产品概述及型号意义：
CQF型工程塑料磁力泵是应用现代磁学原理，将永磁联轴器的工作原理用于离心泵的新型产品。CQF塑料磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受再次污染。
二、产品用途及工作原理：
CQF工程塑料
磁力泵广泛用于化工、制药、石油、电镀、食品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。(泵材料：增强聚丙烯)
注：如果客户的介质为强腐蚀性液体，那么可以考虑一下氟塑料磁力泵，这类泵的耐腐蚀性比此工程塑料更强。
CQF型工程塑料磁力驱动离心泵（简称工程塑料磁力泵），通常由电动机，磁力偶合器和工程塑料离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。

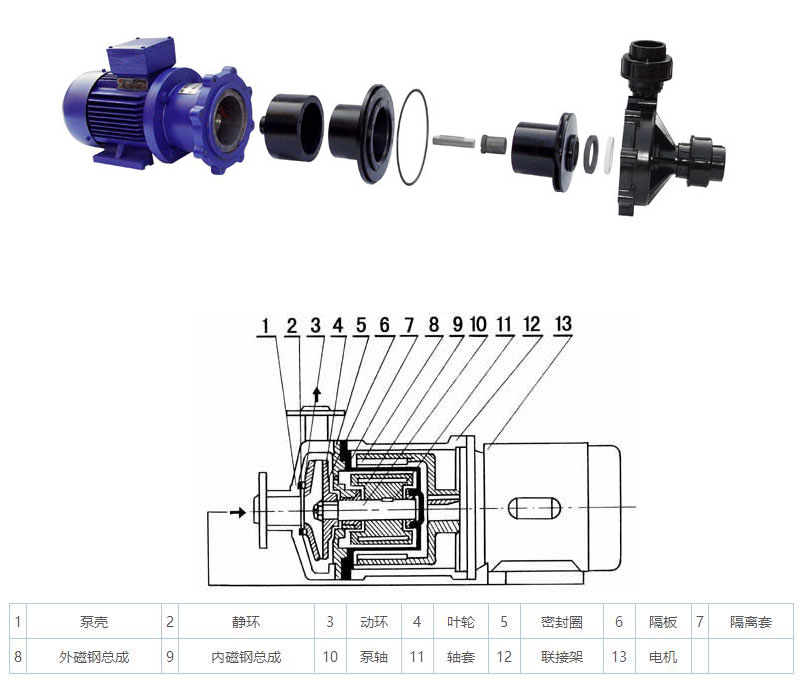

三、产品结构图：

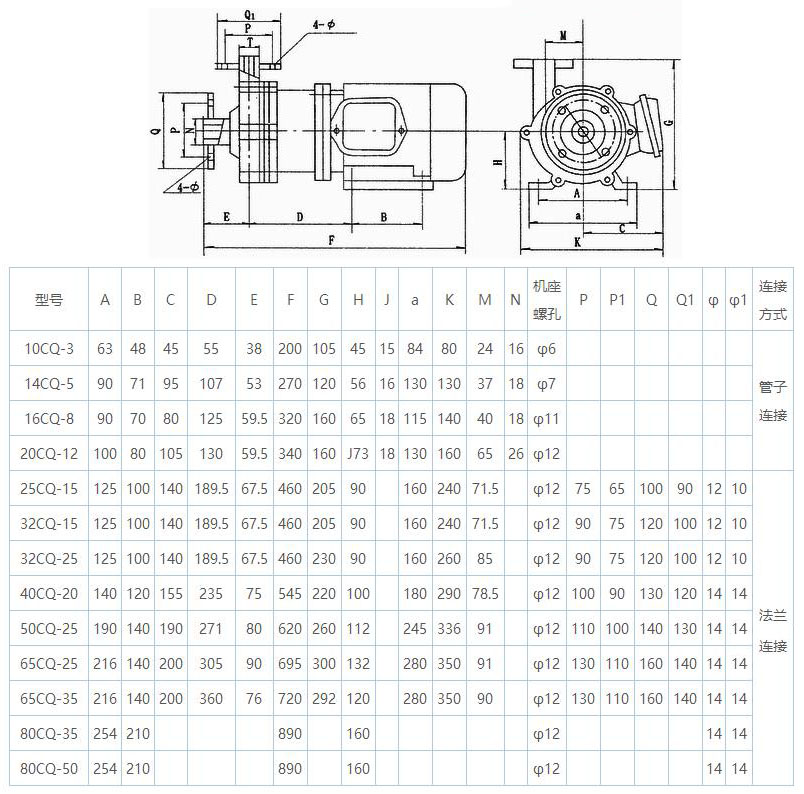

四、产品参数及安装尺寸：
